Endüstriyel görüntü işleme sistemlerinde doğru lens seçimi, görüntülerin kalitesini ve doğruluğunu doğrudan etkileyen bir unsurdur. Lenslerin matematiksel parametreleri ve optik özellikleri, sistemin başarısını şekillendirir. Bu yazıda, lens çeşitleri, optik parametreler, matematiksel hesaplamalar ve uygulama örnekleri ile lens seçiminin detaylarına daha derinlemesine bakacağız.

1. Lens Seçiminde Matematiksel Temeller

Lenslerin doğru seçilmesi için, birkaç matematiksel parametreyi anlamak gereklidir. Lensin temel fonksiyonları arasında, ışık toplama, odaklama ve görüntüdeki bozulmaları minimize etme gibi işlemler yer alır. Lensin matematiksel özellikleri, bu işlemleri optimize eder.

a) Odak Mesafesi (Focal Length) ve Görüntü Büyütme

Odak mesafesi, lensin optik ekseninden (lensin merkezinden) görüntüleme yüzeyine (sensör veya film) kadar olan mesafedir. Odak mesafesi, bir lensin genişlik, uzaklık ve büyütme kapasitesini doğrudan etkiler.

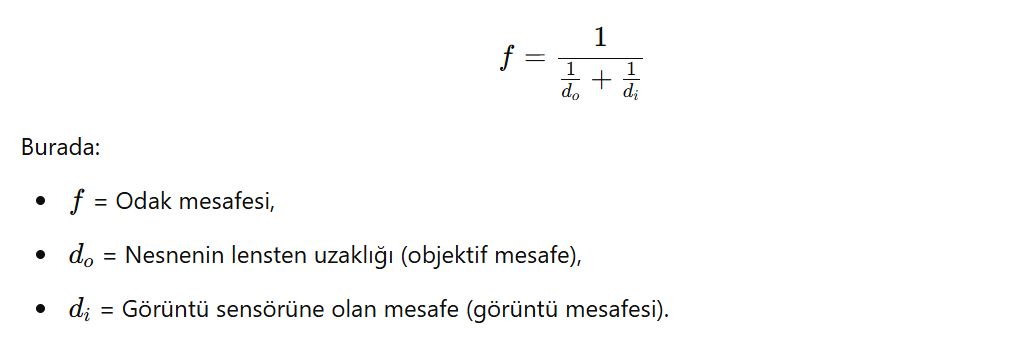

Matematiksel olarak odak mesafesi şu şekilde tanımlanır:

Bu denkleme göre, lensin odak mesafesi, hem nesneye olan mesafe (dod_o) hem de sensöre olan mesafe (did_i) ile ilişkilidir. Bu formül, özellikle makro lenslerin ve zoom lenslerinin tasarımında önemlidir, çünkü yakın mesafelerdeki nesneleri görüntülemek için daha kısa odak mesafelerine ihtiyaç vardır.

b) Alan Derinliği (Depth of Field)

Alan derinliği, görüntüde net olan alanın derinliğini ifade eder. Bu parametre, özellikle endüstriyel görüntüleme sistemlerinde kritik öneme sahiptir. Alan derinliğini etkileyen faktörler arasında odak mesafesi, diyafram açıklığı (apertür) ve lensin çalışma mesafesi bulunur.

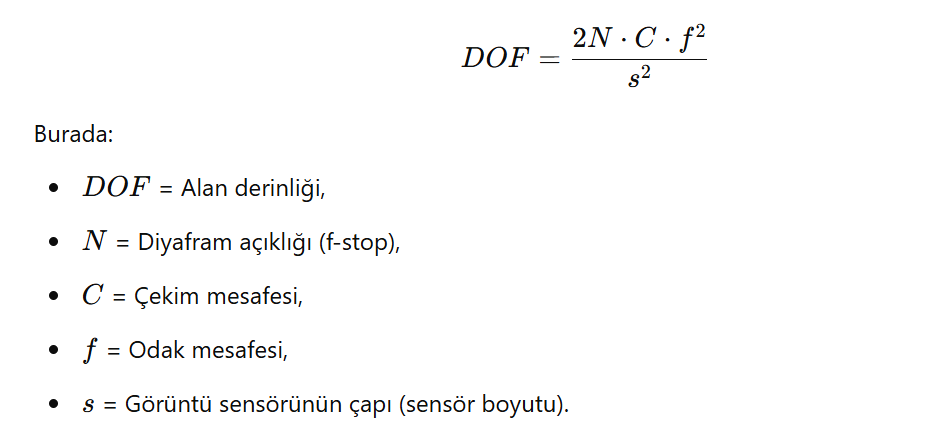

Alan derinliği matematiksel olarak şu şekilde hesaplanabilir:









Bu formül, lensin diyafram açıklığı küçüldükçe, yani daha fazla ışık girmesini engelledikçe, alan derinliğinin arttığını gösterir. Yüksek alan derinliği, birçok nesnenin net bir şekilde görüntülenmesi için gereklidir.

2. Lens Çeşitleri ve Özellikleri

Görüntü işleme sistemlerinde kullanılan çeşitli lens türleri vardır ve her biri farklı gereksinimlere göre tasarlanmıştır. Lens türleri, kullanım amacına göre seçilir ve her bir türün avantajları ve sınırlamaları vardır.

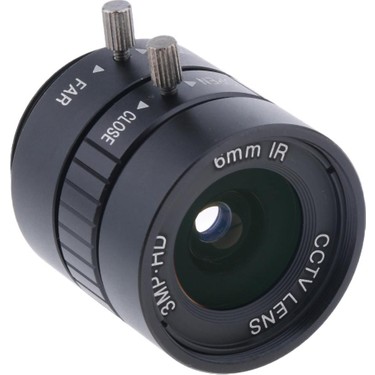

a) Fiks Lens (Sabir Lens)

Fiks lensler, sabit bir odak mesafesine sahip lenslerdir. Bu tür lensler genellikle uygun fiyatlıdır ve sabit mesafelerden nesneleri net bir şekilde görmek için idealdir. Endüstriyel görüntüleme uygulamalarında, sabit odaklı lensler, belirli bir mesafede çalışan otomatik test sistemlerinde tercih edilir.

• Örnek: Bir üretim hattındaki ürünleri belirli bir mesafeden izleyen bir kamerada kullanılan sabit lens.

b) Zoom Lens (Varyasyonlu Odak Mesafesi)

Zoom lensler, odak mesafesinin ayarlanmasına olanak tanır. Bu sayede, farklı mesafelerden gelen nesnelerin netlenmesi sağlanır. Genellikle geniş alanların görüntülenmesi gerektiğinde kullanılırlar. Zoom lensler, özellikle dinamik ortamlarda kullanılır, çünkü farklı uzaklıklarda netleme yapılabilmesi gereklidir.

• Örnek: Bir fabrika hattındaki uzaktaki nesneleri izlerken, zoom lens kullanılarak yakınlaştırma yapılabilir.

c) Makro Lensler

Makro lensler, çok yakın mesafelerdeki nesneleri net bir şekilde görüntülemek için tasarlanmış lenslerdir. Bu lensler, küçük nesnelerin incelenmesi gereken mikro düzeydeki uygulamalarda kullanılır.

• Örnek: Mikro düzeydeki bileşenlerin kalite kontrolü yapılırken kullanılan makro lensler. Örneğin, yarı iletken endüstrisinde mikro çiplerin incelenmesinde kullanılır.

d) Asferik Lensler

Asferik lensler, geleneksel sferik lenslere göre daha az distorsiyon (bozulma) sağlar. Bu lensler, özellikle yüksek çözünürlük gerektiren uygulamalarda tercih edilir. Optik kalitesi yüksek olan bu lensler, ışığın homojen bir şekilde dağılmasını sağlar.

• Örnek: Yüksek çözünürlüklü kamera sistemlerinde, özellikle optik hata toleransının düşük olduğu durumlarda asferik lensler kullanılır.

e) Telefoto Lensler

Telefoto lensler, uzun mesafelerden net bir şekilde görüntü almayı sağlar. Bu lensler, uzak mesafelerdeki nesneleri yakınlaştırmak için kullanılır ve özellikle büyük alanları izlemek için uygundur. Telefoto lenslerin optik yapıları, daha uzun odak mesafelerine sahip olacak şekilde tasarlanır.

• Örnek: Geniş alanlarda güvenlik kameraları ile alan izlemek amacıyla kullanılan telefoto lensler.

3. Optik Bozulmalar ve Lens Seçimi

Endüstriyel görüntü işleme sistemlerinde, lenslerin optik bozulmalarını minimize etmek için dikkatli seçim yapılması gerekir. Bu bozulmalar, görüntüdeki doğruluğu etkileyebilir.

a) Distorsiyon

Distorsiyon, lensin görseldeki doğrusal öğeleri bükmesi veya eğmesiyle ortaya çıkar. Barrel distorsiyonu (şişe biçiminde) ve pincushion distorsiyonu (yastık biçiminde) gibi türleri vardır. Bu tür bozulmalar, özellikle geometrik doğruluk gerektiren uygulamalarda sorun yaratabilir.

b) Chromatic Aberration (Renk Sapması)

Chromatic aberration, lensin farklı renkleri farklı derecelerde odaklaması sonucu oluşan renk sapmalarıdır. Bu durum, görüntüde renkli "haleler" şeklinde görülür. Yüksek kaliteli lensler, bu tür sapmaları minimize edebilir.

c) Vignetting (Köşe Karanlıklaşması)

Vignetting, görüntünün köşelerinde ışık kaybı meydana gelmesidir. Bu durum, lensin ışığı düzgün bir şekilde dağıtmakta zorlandığı durumlarda ortaya çıkar. Lens seçimi yapılırken, vignetting etkisini minimize eden lensler tercih edilmelidir.

4. Lens Seçiminde Dikkat Edilmesi Gereken Diğer Faktörler

• Fiziksel Dayanıklılık: Endüstriyel ortamlar genellikle zorlu koşullara sahiptir (toz, nem, sıcaklık değişimleri). Bu nedenle, lenslerin dayanıklı ve çevresel etmenlere karşı korumalı olması gerekir.

• Fiyat ve Performans: Lensi seçerken, fiyat-performans dengesi göz önünde bulundurulmalıdır. Yüksek kaliteli lensler genellikle daha pahalıdır, ancak yüksek çözünürlük gerektiren uygulamalarda bu maliyet gerekebilir.

5. Sonuç

Endüstriyel görüntü işleme sistemlerinde lens seçimi, bir dizi matematiksel parametreyi ve optik faktörü içerir. Odak mesafesi, alan derinliği, diyafram açıklığı ve lensin optik kalitesi gibi parametreler, doğru lensin seçilmesinde önemli rol oynar. Lenslerin çeşitleri ve özellikleri, farklı uygulama gereksinimlerine göre değişiklik gösterir. Sabit lensler, zoom lensler, makro lensler ve telefoto lensler gibi farklı lens türleri, her biri belirli bir amaca hizmet etmek için tasarlanmıştır. Sonuç olarak, doğru lens seçimi, görüntü işleme sistemlerinin verimliliğini artırırken, yüksek kaliteli ve doğru sonuçlar elde edilmesini sağlar.
